Kranaufbau Magirus Kranwagen KW 16

Der Kranaufbau des Magirus Kran KW 16.....

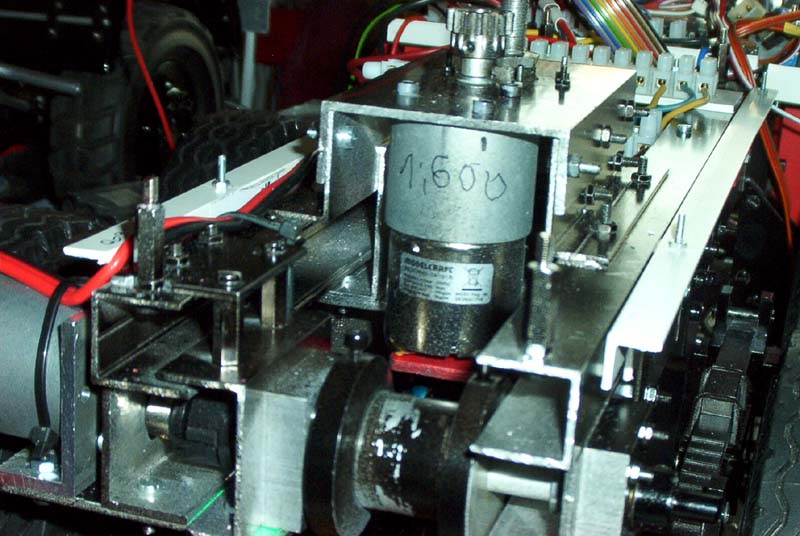

Getriebemotor mit Führungswelle für Drehkranz

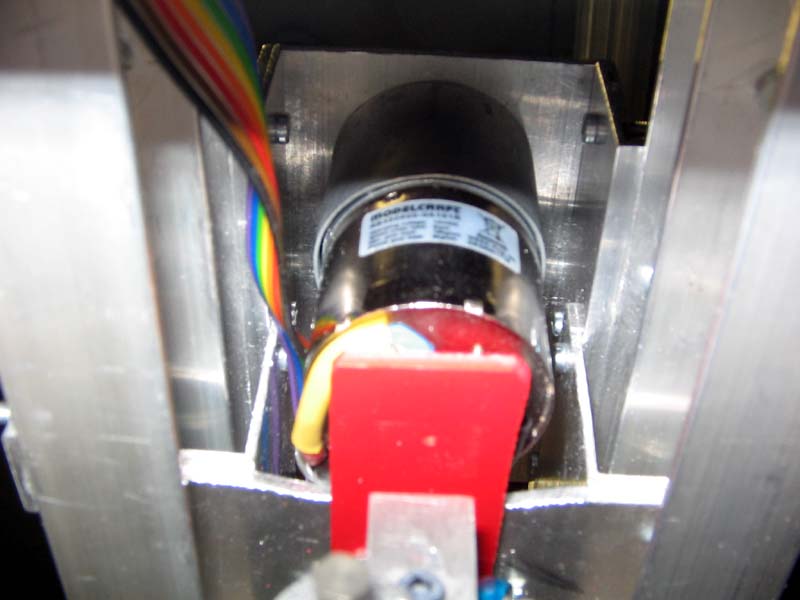

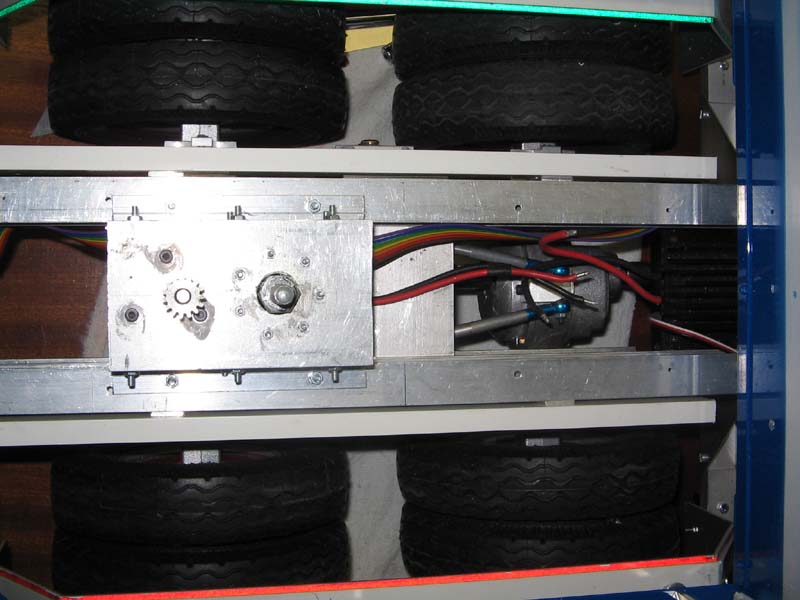

Getriebemotor von unten

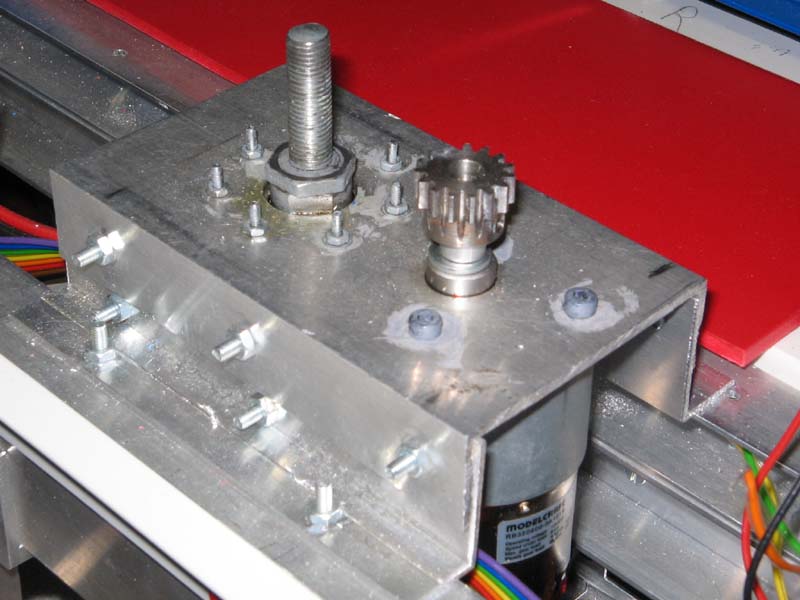

Getriebemotor Draufsicht

unten im Bild zu sehen ist die Welle für die Heckseilwinde

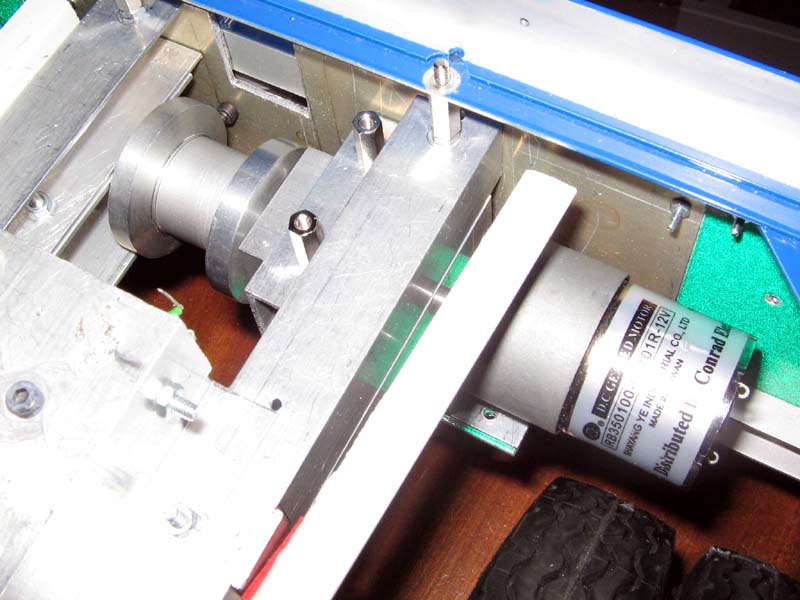

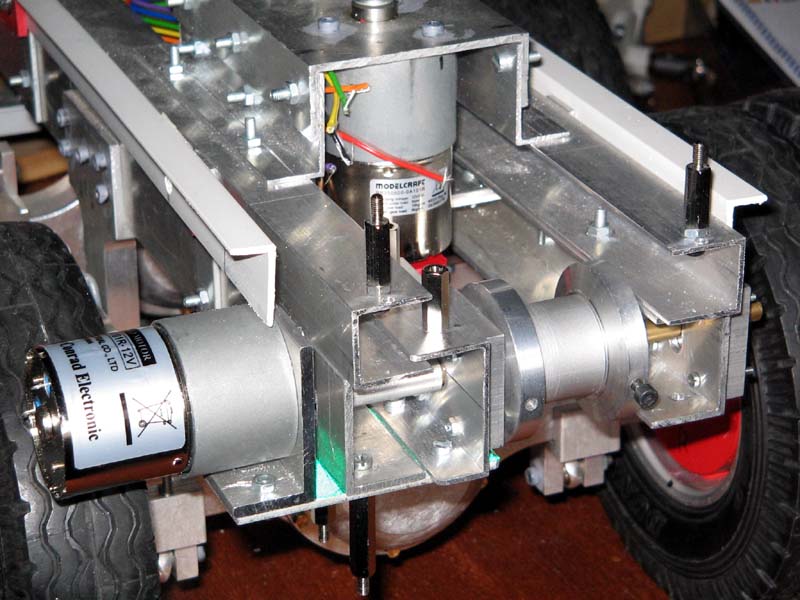

Mittig im Bild zu sehen die Heckseilwinde, links der Antriebsmotor mit Getriebe

Heckseilwinde aus andere Sicht

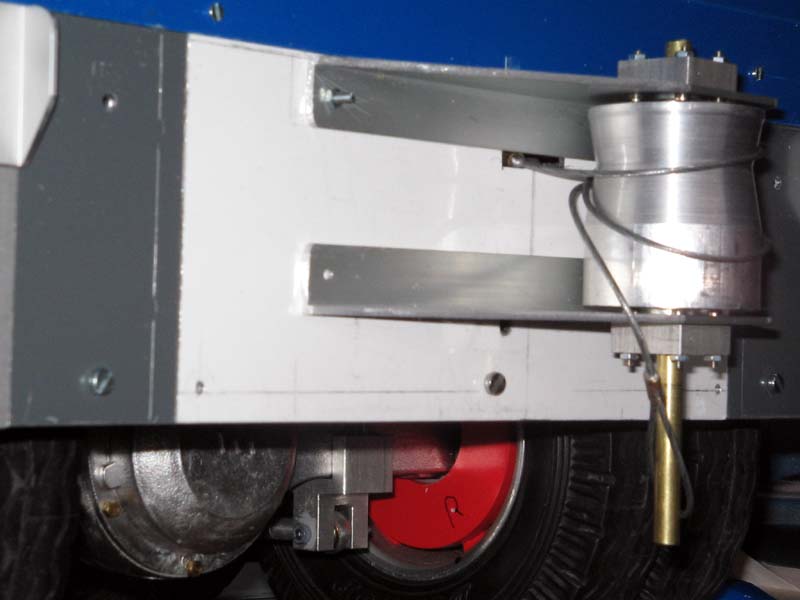

Umlenkrolle für die Heckseilwinde mit Stahlseil, links und rechts zu sehen, Montageplatz

für die Bergestützen

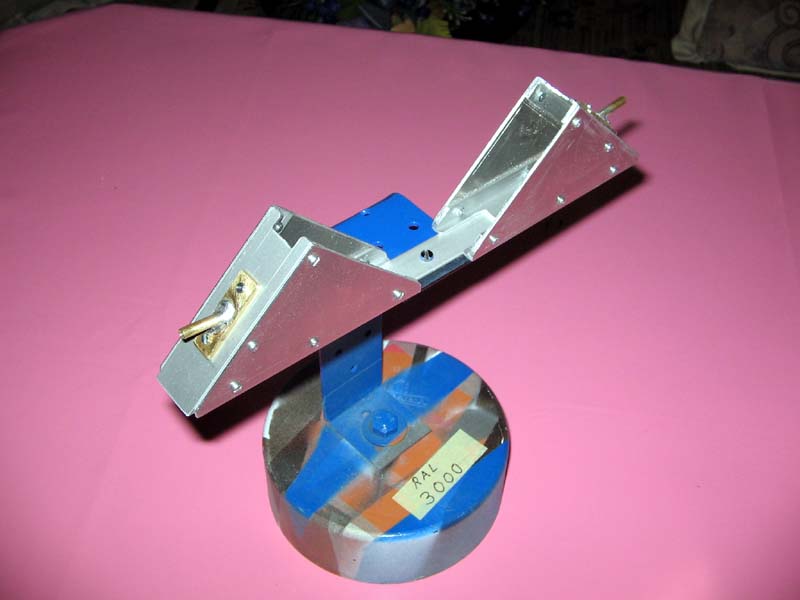

Aus Aluminium gefertigt Aufnahme für die Bergestützen

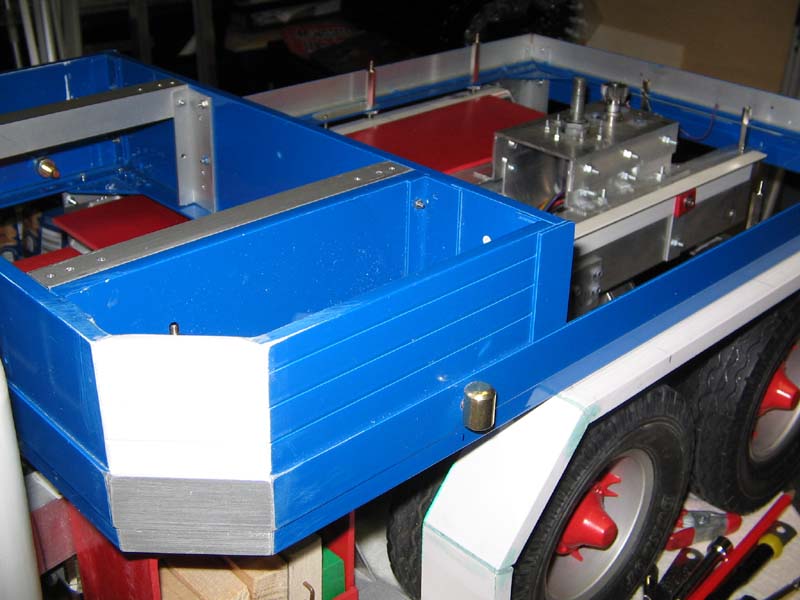

untere Kranaufbau mit Staukästen für Kranzubehör

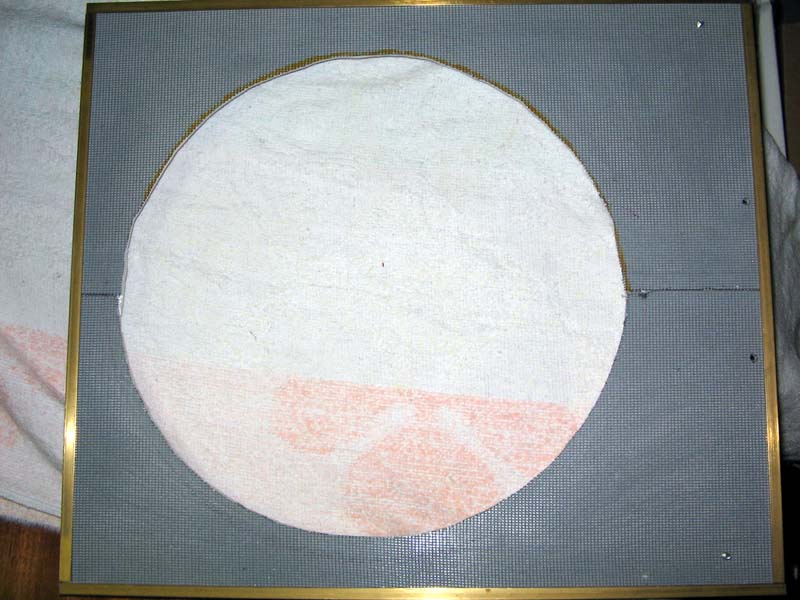

Abdeckplatte für unteren Kranaufbau, wurde gefertigt aus ABS Platten,

und mit Fliegendraht aus Kunstoff beklebt. Mit Messing U-Profil eingefasst

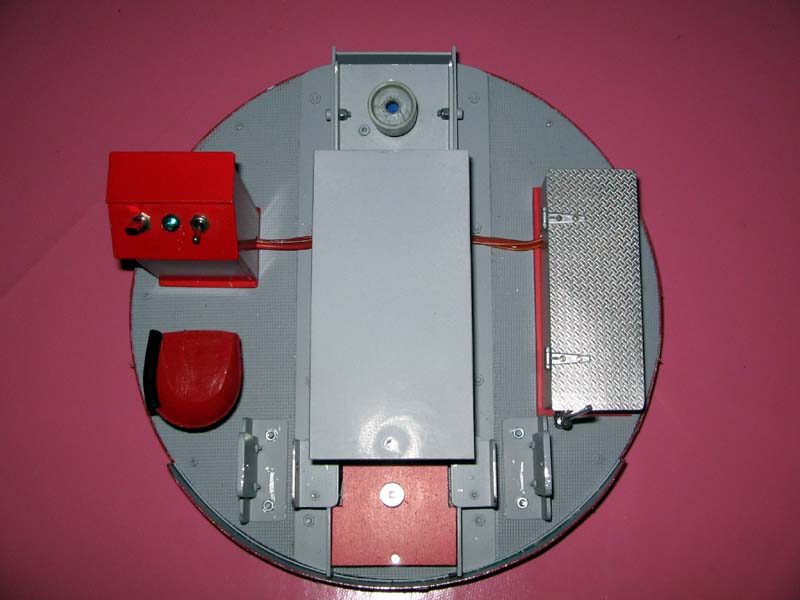

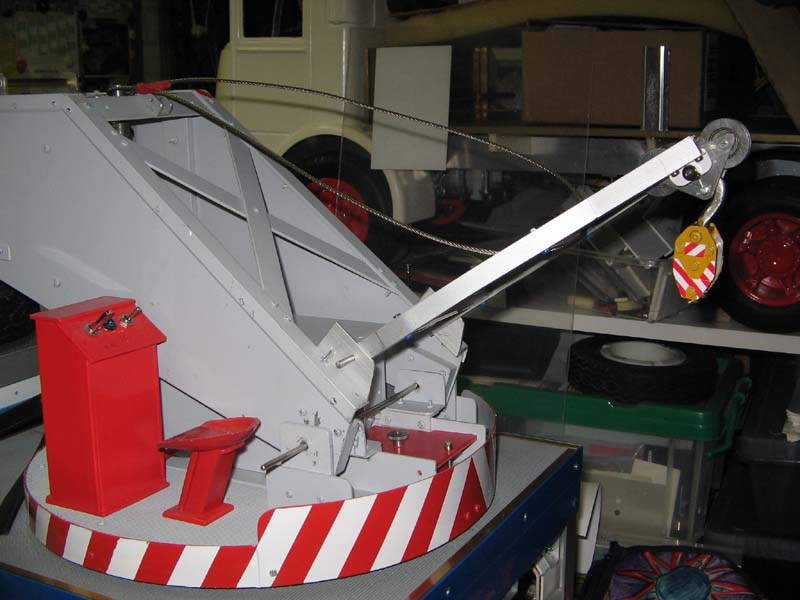

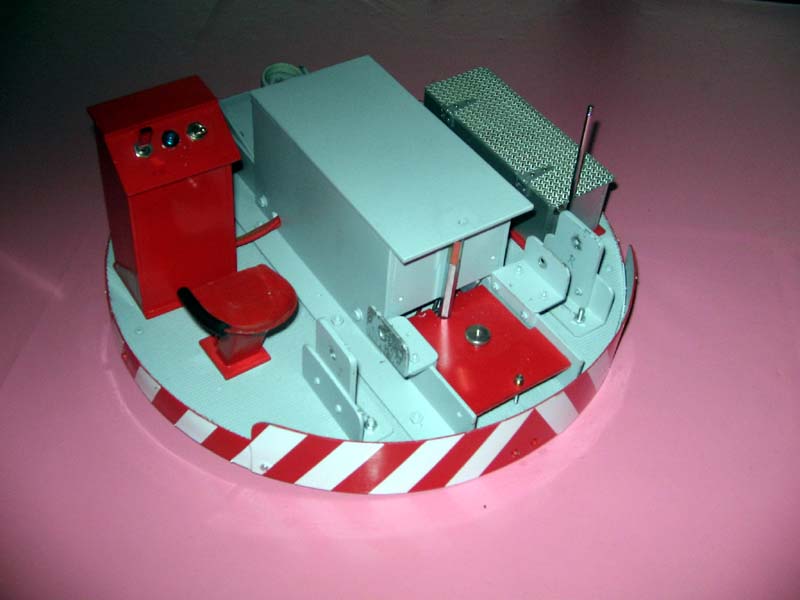

Drehkranz mit Bedieneinheit von oben

Drehkranz mit Bedieneinheit

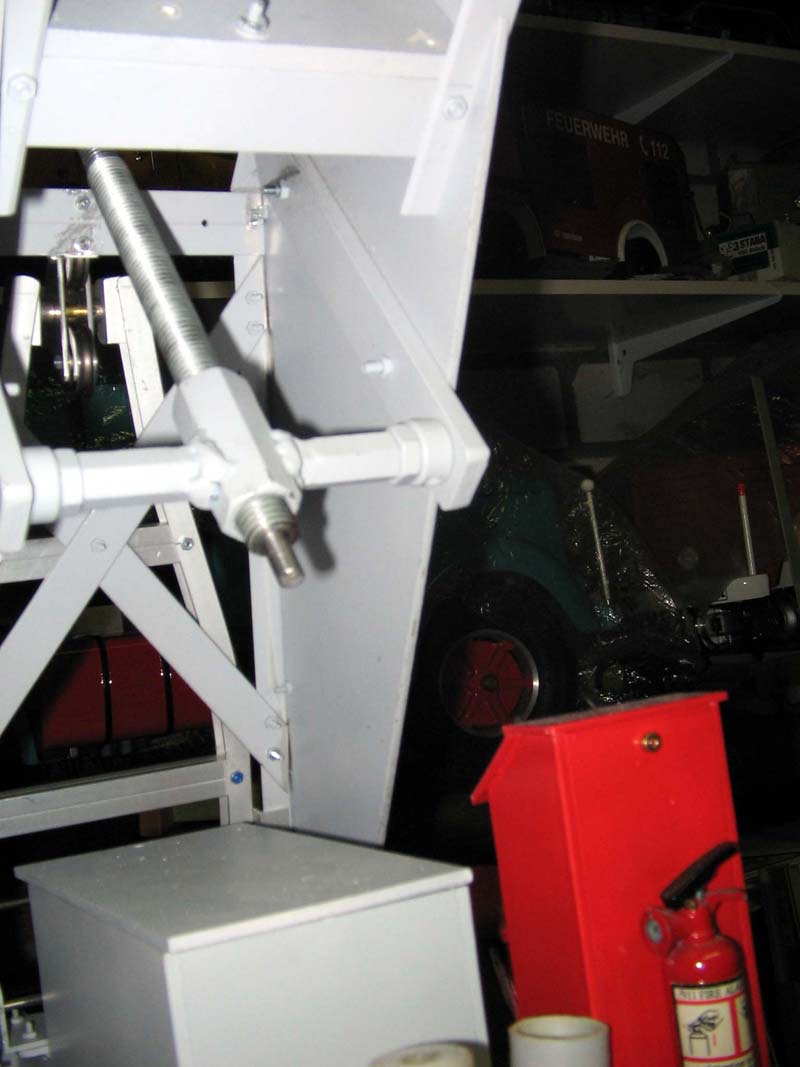

Hebevorrichtung für Kranarm gefertigt aus Gewindestange ( Spindeltrieb )

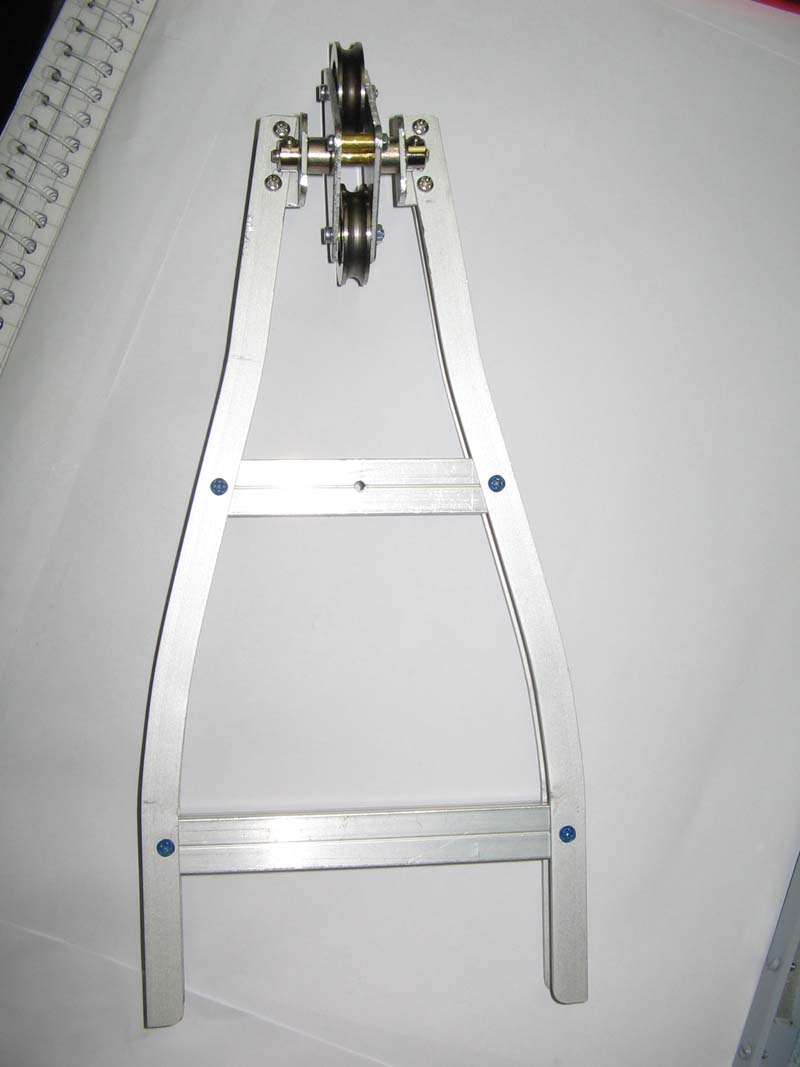

Heckausleger aus Alu U-Profile gefertigt

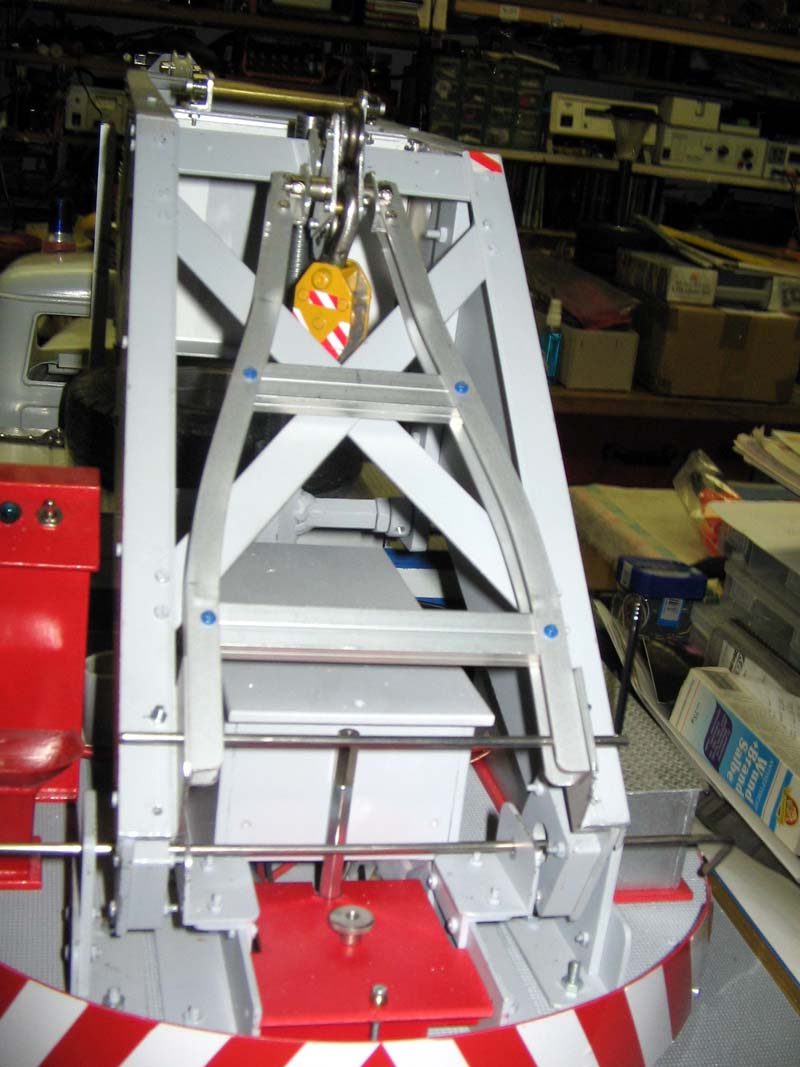

Heckausleger montiert und ausgerichtet

Heckausleger auf Funktion geprüft

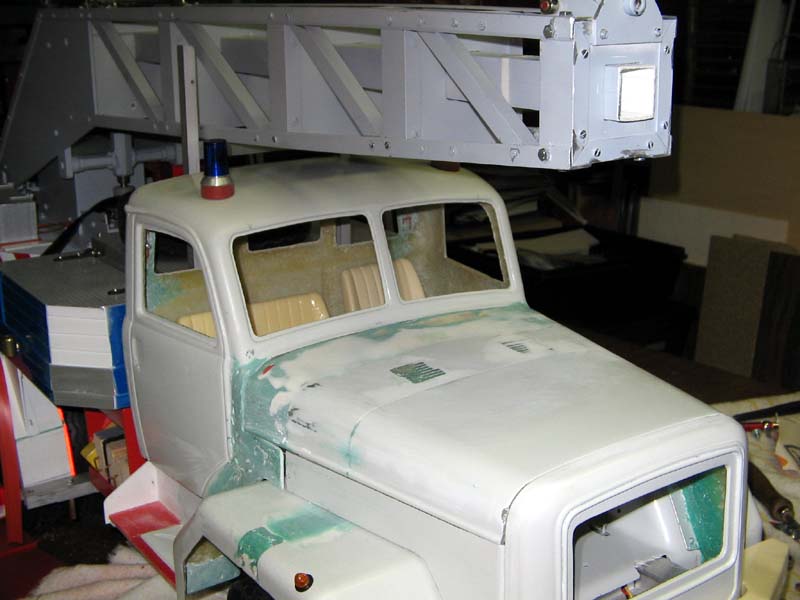

Kranarm auf Fahrgestell angepasst

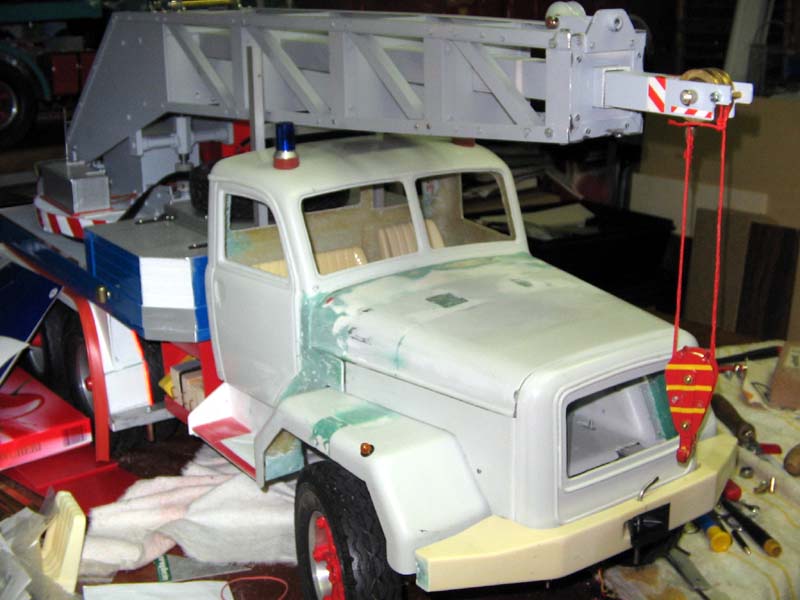

Kranarm mit Ausschub und Seilführung, Kranhaken im Prinzip des Flaschenzugs

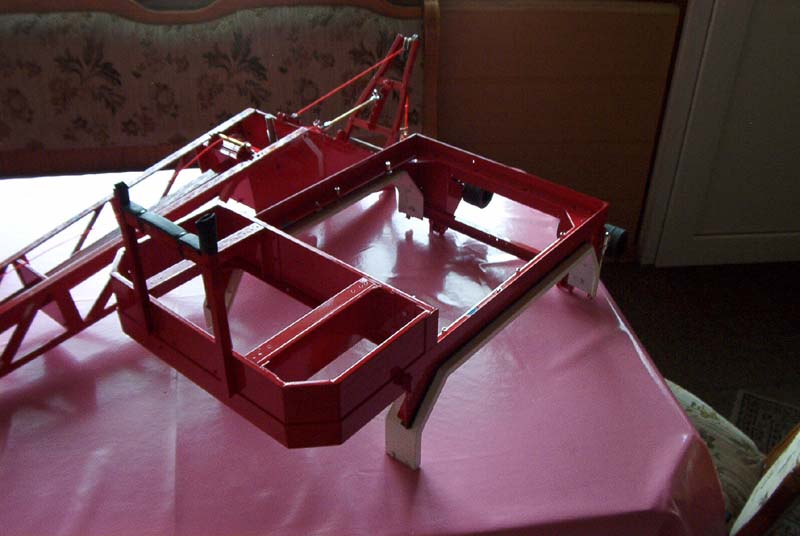

untere Kranaufbau mit Kotflügel und Staukästen, links Kranausleger fertig lackiert

Kranausleger

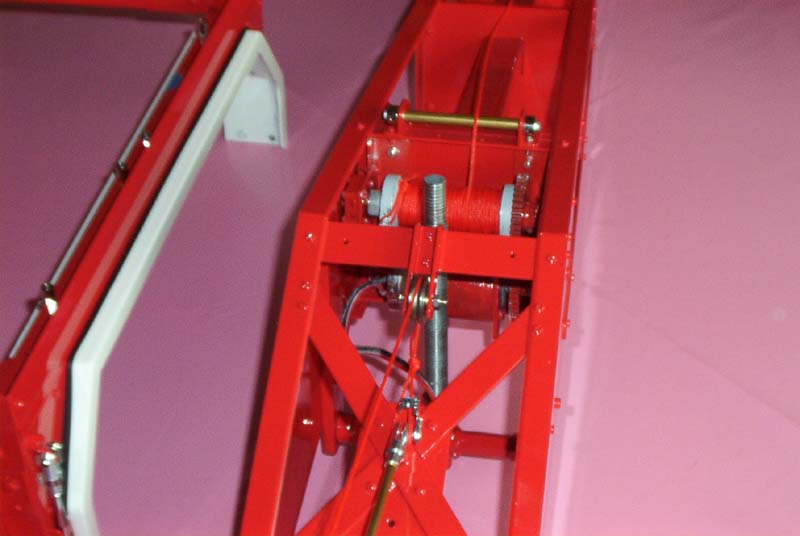

Seilwinde für Kran gefertigt aus Getriebemotor und Seilaufnahmetrommel aus Aluminium gedreht
